一、简介

        S801TE从SD卡读取数据来控制多台分控。并且多台主控之间通过交流电源同步，两个网口输出。最多连接255个分控，最大控制15万点。

       配套分控为S801RA、S802RA、S801RC。配套软件为《LED编制软件》。

二、性能特点

       1、每台控制15万点，多台主控可通过交流电源同步，达到同步控制几十万点到几百万点。

       2、两个输出网口，最多连接255个分控。S801RA最大控制3412点，最多输出四个端口；S802RA最大控制4096点，最多输出四个端口；S801RC最大控制8192点，最多输出八个端口。

3、SD卡支持FAT32、FAT16格式，最大容量为64G字节及以上，最多允许64个DAT文件。

4、中英文LCD显示，长按MODE键切换。

5、通过限制上电次数实现加密功能，加解密是在DAT文件中设置。

6、可连接DMX控制台，也可通过S802RA对DMX驱动芯片编地址。

7、支持单一文件播放和所有文件循环播放，播放速度可调范围是1—100帧每秒，亮度可调范围是0—16。

8、传输信号采用标准以太网协议，标称距离为100米。可通过光电转换器，使得传输距离达到25千米以上。

9、支持路由器星型结构控制。

10、电气隔离抗干扰能力强，主控与分控、分控与分控隔离，防静电防雷击。

11、工程配置灵活，各分控可以控制不同的灯具。

三、网络及光纤连接图

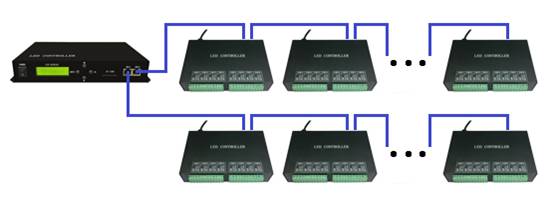

1、常用方法如下图，网口二起始分控可设置，也可以只用一个网口。(蓝色线表示网线)

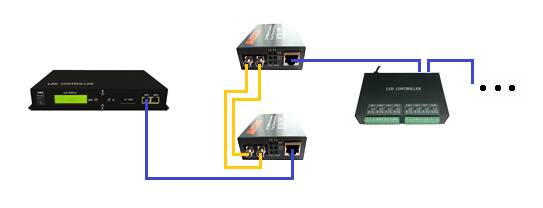

2、使用光纤，使得传输距离更远。（橙色线表示光纤）

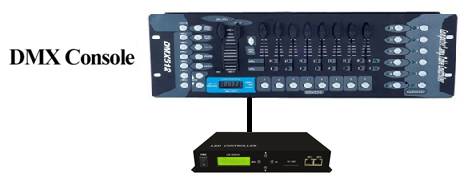

       3、连接DMX512控制台。

四、规格参数
